引言
筋膜枪作为近年来流行的按摩工具，其外观设计不仅需要符合人体工学，还要兼具美观与科技感。SolidWorks作为一款强大的三维CAD软件，提供了丰富的曲面建模工具，其中“曲面分割”命令是实现复杂外观造型的利器。本文将通过一个筋膜枪外观设计案例，分享如何利用曲面分割命令高效完成高级曲面建模。
一、筋膜枪外观设计要点

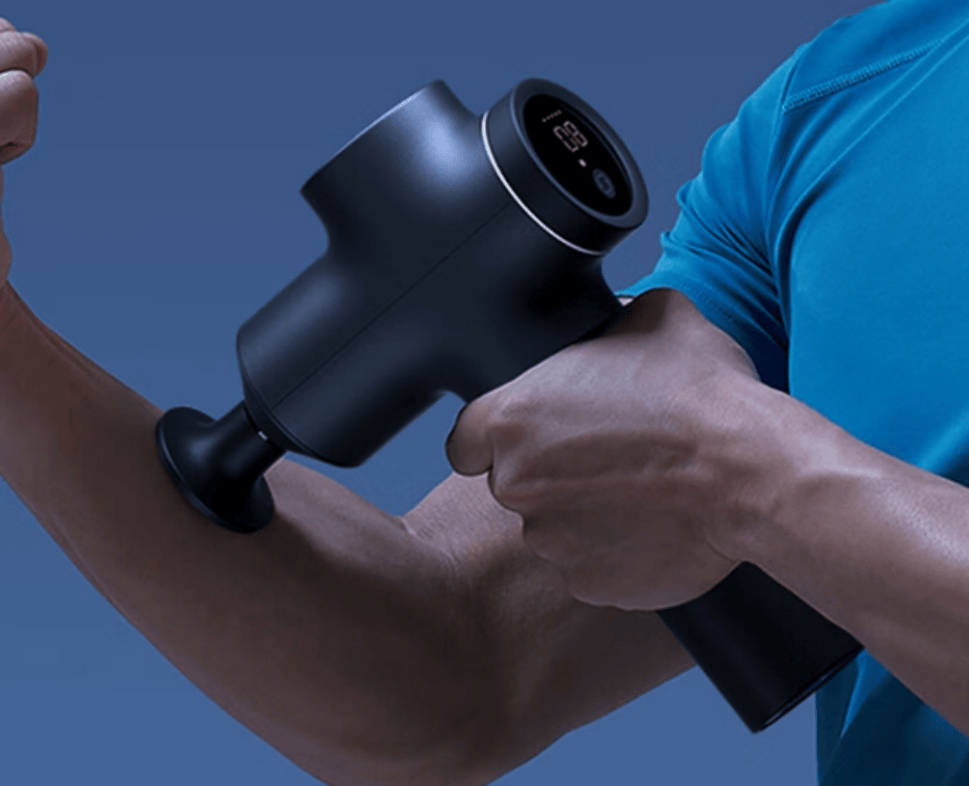

筋膜枪通常由枪头、枪身、手柄和电机舱等部分组成。外观设计需注意：
- 流线型造型：符合手握姿势，减少棱角，提升舒适度。
- 分型面设计：考虑模具制造，合理规划分型线。
- 曲面连续性：保证G1/G2连续，避免锐边影响手感和美观。
- 细节特征：如防滑纹理、散热孔、按键等。
二、SolidWorks曲面分割命令详解
“曲面分割”命令（位于“曲面”选项卡）允许用户使用参考基准面、草图、曲线或另一个曲面来分割曲面，从而生成多个独立曲面。其核心用途包括：
- 将复杂曲面拆分为多个简单曲面，便于后续编辑。
- 移除不需要的部分，保留所需曲面区域。
- 为曲面加厚或生成实体做准备。
操作步骤：
- 创建或导入基础曲面。
- 点击“曲面”>“分割”。
- 选择分割工具（如基准面、草图线、曲面等）。
- 指定要分割的曲面区域并确认。

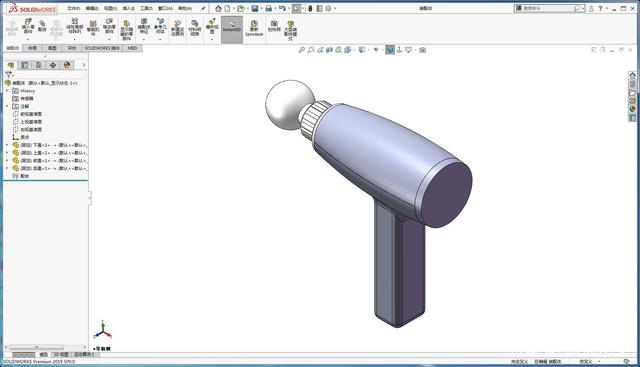

三、筋膜枪外观设计案例
3.1 基础曲面构建
- 枪身主体：使用“扫描曲面”或“边界曲面”创建流畅的枪身曲面。
- 手柄区域：通过“放样曲面”过渡到握持部分。
- 枪头连接：绘制草图并拉伸曲面，与主体相交。
3.2 应用曲面分割
- 分割枪身与手柄：创建一个基准面（如通过手柄与枪身交界处），使用“曲面分割”将整体曲面分割为枪身曲面和手柄曲面，便于分别调整曲率。
- 分离枪头区域：用草图绘制枪头轮廓线，投影到曲面并分割，移除多余部分。
- 制作分型面：利用“分割”命令沿分型线将曲面一分为二，为上模和下模做准备。
3.3 细节处理
- 曲面缝合：将分割后的曲面重新缝合，确保连续性。
- 加厚生成实体：使用“加厚”命令将曲面转为实体，检查厚度均匀性。
- 添加圆角与纹理：在实体上添加圆角、按键凹槽和防滑纹。
3.4 渲染与输出
使用SolidWorks Visualize进行渲染，选择合适材质（如哑光塑料与金属漆），输出效果图用于设计评审。
四、技巧
- 活用分割工具：曲面分割能大幅提升复杂曲面编辑效率，避免重建。
- 保持曲面质量：分割前确保曲面连续性和光顺度，分割后检查是否存在破面。
- 结合实体建模：分割后的曲面可加厚成实体，再使用实体特征细化。
- 参数化设计：通过方程式和全局变量控制关键尺寸，便于修改。
##
通过SolidWorks的曲面分割命令，设计师可以更灵活地处理筋膜枪等产品的外观曲面。本文案例展示了从基础曲面构建到分割、加厚和细节添加的全过程，希望能为您的产品设计提供参考。掌握高级曲面技巧，将助力您打造更具竞争力的工业设计作品。
